Infrastruktur für KGR-Runner
Überblick über Infrastruktur-Runner
Runner-Name/Tag-Präfix | Runner-Executor-Typ - Plattform |
---|---|
kgr1 |
Kubernetes - Tanzu Kubernetes Grid von Broadcom (VMware) |
kgr2 |
Docker - Docker in bwCloud VM |
kgr3 |
Kubernetes - microK8s auf bwCloud VM |
KGR1
Unser Kubernetes-Cluster ist wie folgt aufgebaut:
Knoten | Knotenzahl | CPU/RAM | Disk - / |
Disk - /builds/ |
---|---|---|---|---|
groß+ | 1 | 8/64 | 160 | 80 |
groß | 4 | 8/32 | 160 | 80 |
Control plane | 3 |
WARNUNG ⚠️: Die Knoten sind stellt als „best-effort“, d.h. die Tanzu Implementierung versucht, die Spezifikationen bestmöglich einzuhalten, kann diese aber unter Umständen nicht ganz erreichen.
HINWEIS 🗒️: Auf den Steuerungsknoten (Control Plane) laufen keine Workloads.
WARNUNG ⚠️: Der experimentelle Runner läuft auf einem Standard- oder Test-Cluster.
Parametererklärung ℹ️
- Knoten: Gruppe von Knoten
- Knotenzahl: Wie viele Knoten dieses Typs verfügbar sind
- CPU/RAM: Menge der Ressourcen, Speicher in GiB
- Disk -
/
: Größe des auf Root gemounteten Speichers im GiB für Jobs. Der Speicher wird auf dem gesamten Knoten zwischen Jobs und Prozessen geteilt, der Wert dient nur zur Information - Disk -
/builds/
: Größe des gemounteten Speichers im GiB für Repository-Verzeichnisse (Build-Verzeichnis). Auch dieser Speicher wird zwischen Jobs auf dem gesamten Knoten geteilt, der Wert ist rein informativ
Beziehung zwischen Knotengrößen und Runner-Größen
Die Größen von Knoten und Runnern hängen eng zusammen. Hier ist die Verbindung zwischen mittlerem Knoten und Standard-Runner, dargestellt anhand der Regeln für „request“ (garantierte Werte für Jobs, untere Grenze) und „limit“ (begrenzende Werte, obere Grenze):
-
Request und Limit:
- Designknot - 4 Kerne Knot mit 16 GB Speicherplatz
- Die Request-Werte sind so gesetzt, dass 3 Runner (1 Haupt- und 1 Hilfs-Container) auf einem Designknoten laufen können.
- Die Limit-Werte sind so gesetzt, dass 2 Runner (1 Haupt-, 1 Hilfs- und 1 Service-Container) auf einem Designknoten laufen können.
-
Überschreibungswerte (fortgeschrittene Benutzer können sie in der Pipeline-Spezifikation setzen):
- Das Limit-Override ist so gesetzt, dass 2 Runner (1 Haupt- und 1 Hilfs-Container) auf einem großen Knoten laufen können.
- Das Request-Override liegt knapp unter dem Limit-Override.
-
Service-Container-Override:
- Die Overrides für Service- und Hilfs-Container sind bewusst etwas höher gesetzt als der Standard.
-
Speicher:
- Der flüchtige Speicher (ephemeral storage) folgt ebenfalls diesen Regeln, allerdings weniger strikt.

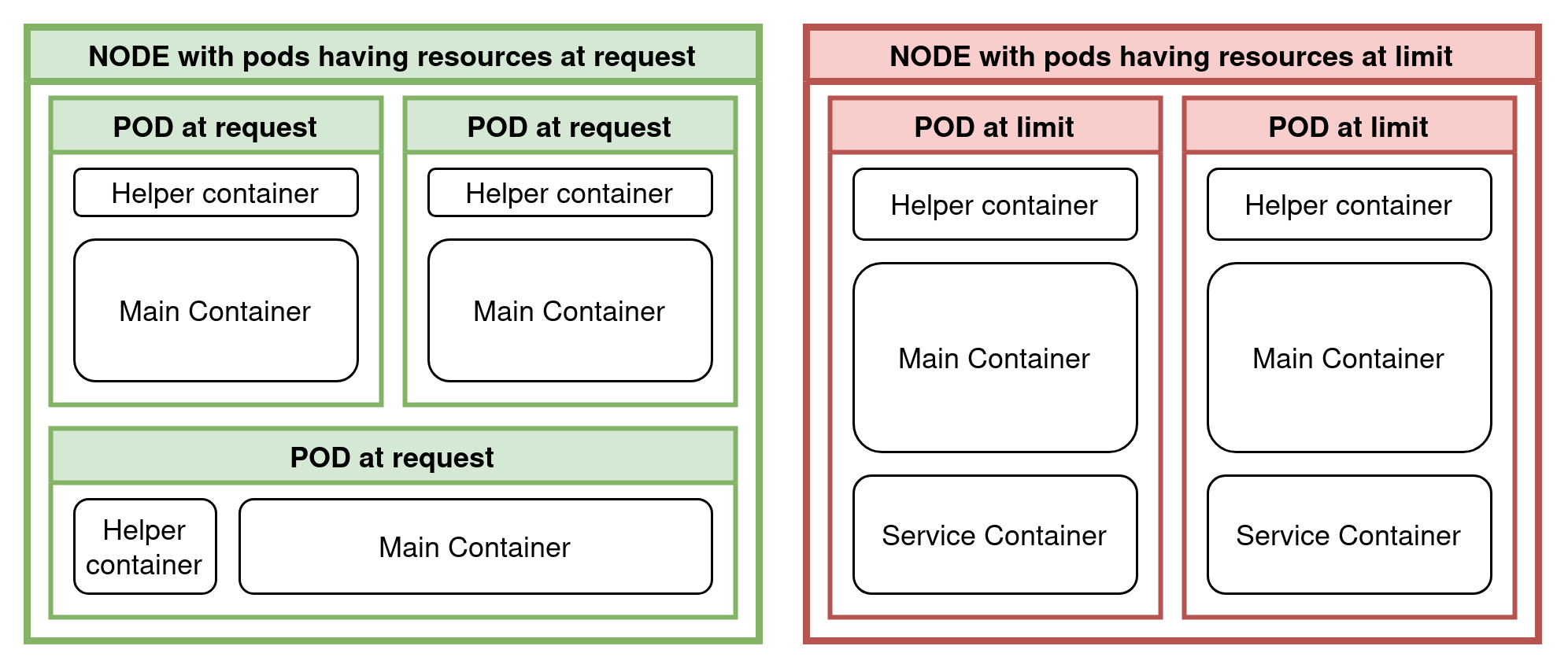

Das Diagramm zeigt die Größenrelationen zwischen Runner-Requests/-Limits und Knotengrößen. Es zeigt die Entwurfsgröße des Knotens (virtuelle Einheit zur Planung der Runner-Größe). Die Standard-Runner werden so konzipiert, dass zwei hineinpassen und gleichzeitig die größtmöglichen Ressourcen für Haupt- und Hilfscontainer genutzt werden. Die Anforderung ist so formuliert, dass selbst bei Verwendung von Service-, Haupt- und Hilfscontainer drei Runner in einen Entwurfsknoten passen.
WARNUNG ⚠️: Ressourcenbeschränkung außer der Runner-Arbeitslast
- Es bleibt auf jedem Knoten etwas Reserve, selbst bei drei Pods mit Request-Werten.
- In der Realität läuft zusätzliche Last (z. B. Monitoring), daher unterscheidet sich der reale Einsatz leicht.
- Bei Verwendung von Best-Effort-Knoten kann die Knotengröße leicht abweichen.
KGR2
HINWEIS 🗒️: Einige Ressourcen gehen an Docker und das Host-OS der VM, aber diese verbrauchen nicht viel.
Runner und seine VM's | Knotenzahl | CPU/RAM | Disk - / |
---|---|---|---|
kgr2-instance- hugedisk | |||
mittler | 1 | 2/8 | 128 |
kgr2-instance- standard | |||
groß | 1 | 16/32 | 128 |
Parametererklärung ℹ️
- Runner und seine VMs: Gruppen von Runnern und seine Knoten
- Knotenzahl: Wie viele Knoten dieses Typs verfügbar sind
- CPU/RAM: Menge der Ressourcen, Speicher in GiB
- Disk -
/
: Größe des auf Root gemounteten Speichers im GiB für Jobs. Der Speicher wird auf dem gesamten Knoten zwischen Jobs und Prozessen geteilt, der Wert dient nur zur Information
KGR3
HINWEIS 🗒️: Einige Ressourcen gehen an microK8s und das Host-OS der VM, aber diese verbrauchen nicht viel.
Knoten | Knotenzahl | CPU/RAM | Disk - / |
---|---|---|---|
groß | 1 | 16/32 | 128 |
Parametererklärung ℹ️
- Knoten: Gruppe von Knoten
- Knotenzahl: Wie viele Knoten dieses Typs verfügbar sind
- CPU/RAM: Menge der Ressourcen, Speicher in GiB
- Disk -
/
: Größe des auf Root gemounteten Speichers im GiB für Jobs. Der Speicher wird auf dem gesamten Knoten zwischen Jobs und Prozessen geteilt, der Wert dient nur zur Information
